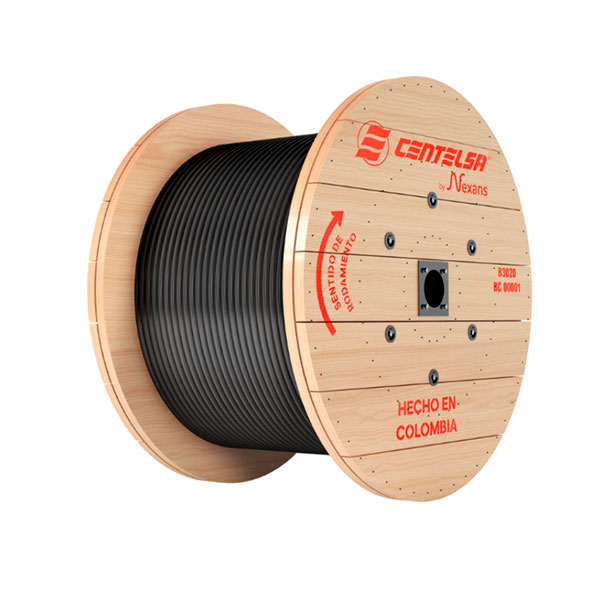

Cable Encauchetado Multiflex TC 600v 18 AWG
Cable multiconductor de dos, tres o cuatro conductores de cobre suave flexible. Ahora tus
cables Multiflex tienen un trazo de color para facilidad en la identificación.
NORMAS
Producto UL 1277; UL 66; UL 83
APLICACIONES
Cable de servicio liviano usados como cordón de servicio para conexión de herramientas portátiles y extensión de electrodomésticos, en instalaciones abiertas y extensiones portátiles con terminales. Se puede usar como cable de control donde no requieran apantallamientos electrostáticos.
Aptos para distribución de energía eléctrica en baja tensión, para ser instalados en cárcamos, instalación en ductos y canalizaciones, conexión de tableros y alambrado en edificaciones industriales o comerciales, para enterramiento directo con tráfico liviano, para instalaciones en bandejas portacables en ambientes secos, húmedos, mojados y a la intemperie. Se puede usar como cable alimentador de bombas
sumergibles en agua.
CONSTRUCCIÓN
Conductor
Conductores de cobre suave extraflexible.
Aislamiento
Compuesto termoplástico en policloruro de vinilo (PVC), retardante a la llama, al incendio (FR), resistente a la abrasión, calor y ambientes secos, húmedos y mojados. Compuesto libre de sustancia peligrosas (RoHS).
Cubierta Individual
Sobre el aislamiento se aplica una cubierta de Nylon resistente al contacto con los aceites y derivados del petróleo como la gasolina.
Cubierta Externa
Cubierta externa con compuesto termoplástico en policloruro de vinilo (PVC), retardante a la llama, resistente a la abrasión, humedad, al impacto (ER), resistente a los rayos solares (SR). Compuesto libre de sustancia peligrosas (RoHS)
CARACTERÍSTICAS
Características de construcción | |
Flexibilidad del conductor | Flexible |
Aislamiento | PVC |
Cubierta Interior | Non-hygroscopic tape |
Material del conductor | Cobre |
Características eléctricas | |
Tensión de operación | 600 V |
Características mecánicas | |
Resistencia al aplastamiento | UL 1277 (NTC 5916) |
Resistencia mecánica a impactos | UL 1277 (NTC 5916) |
Características de uso | |
Temperatura máxima operativa | 90 °C |
Resistencia a radiaciones ultravioletas | UL 2556 - Sunlight Resistance |
Conforme con RoHS | Si |
No propagador del incendio | Method 1 - Vertical Tray (UL 2556/9.6) |
Temperatura máxima del conductor en corto-circuito | 150 °C |
TABLA DE CARACTERISTICAS
Nombre | Sección [mm²] | Espesor Aislam. [mm] | Diám. Ext Nom [mm] | Peso aprox. [kg/km] | Máx. DC Resist. Cond. 20°C [Ohm/km] | Ampacidad (*) [A] |
2X18AWG | 0,82 | 0,38 | 6,14 | 53,93 | 22,231 | 14 |
3X18AWG | 0,82 | 0,38 | 6,49 | 64,25 | 22,231 | 14 |
4X18AWG | 0,82 | 0,38 | 7,08 | 77,59 | 22,231 | 14 |
2X16AWG | 1,31 | 0,38 | 6,8 | 70,37 | 13,988 | 18 |
3X16AWG | 1,32 | 0,38 | 7,2 | 85,35 | 13,988 | 18 |
4X16AWG | 1,33 | 0,38 | 7,88 | 104,17 | 13,988 | 18 |
2X14AWG | 2,08 | 0,38 | 7,64 | 94,55 | 8,788 | 25 |
3X14AWG | 2,08 | 0,38 | 8,11 | 116,6 | 8,788 | 25 |
4X14AWG | 3,31 | 0,38 | 8,89 | 143,6 | 8,788 | 25 |
2X12AWG | 3,31 | 0,38 | 8,58 | 128,23 | 5,528 | 30 |
3X12AWG | 3,31 | 0,38 | 9,12 | 160,83 | 5,528 | 30 |
4X12AWG | 3,31 | 0,38 | 10,03 | 199,86 | 5,528 | 30 |
2X10AWG | 5,26 | 0,51 | 10,38 | 193,24 | 3,478 | 40 |
3X10AWG | 5,27 | 0,51 | 11,06 | 244,34 | 3,478 | 40 |
4X10AWG | 5,28 | 0,51 | 12,2 | 305,18 | 3,478 | 40 |
